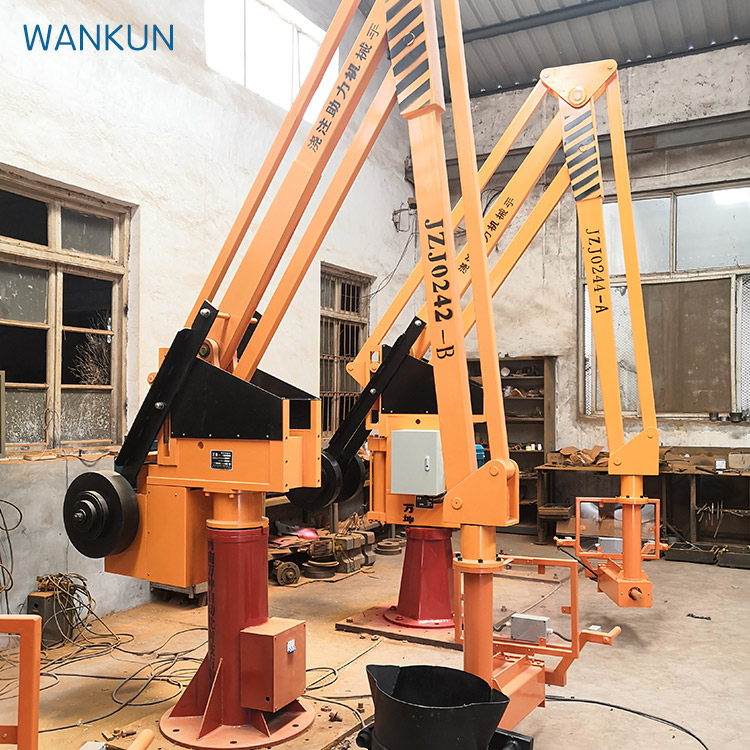

Máy điều khiển đúc thủy lực ZJZ series là một loại thiết bị đúc và nâng mới, với các đặc điểm sau:

1, không có chuyển đổi đi lại, sử dụng giới hạn đi lại của chính xi lanh, và một thiết bị đệm.Bằng cách di chuyển thanh piston lên và xuống để thúc đẩy chuyển động boom nâng, chuyển động tương đối ổn định.

Hệ thống thủy lực được trang bị một thiết bị an toàn, có chức năng bảo vệ an toàn trong trường hợp quá tải vv, và tránh thiệt hại cho các bộ phận và tai nạn của vòi phun cân bằng.

3. loạt Zjz đổ manipulator được trang bị các chức năng giới hạn tốc độ và tự hạ thấp, có thể làm cho trọng lượng giảm mượt mà hơn và tiết kiệm tiêu thụ năng lượng. MANIPULATOR là phù hợp cho nâng cao hiệu quả và vị trí chính xác và cài đặt của các đối tượng nặng trong vòng 300 kg, đặc biệt là cho trung bình và nhỏ FOUNdries. Nó có những lợi thế của kích thước nhỏ, tiếng ồn thấp, trọng lượng nhẹ, cấu trúc mới và nhỏ gọn, hoạt động an toàn và đáng tin cậy, bảo trì đơn giản và thuận tiện, vv Nó là một sản phẩm mới giải phóng người vận hành khỏi công việc thủ công của tải và thả thường xuyên và cải thiện hiệu quả sản xuất.

Máy điều khiển đúc thủy lực nâng vật nặng được thực hiện thông qua ba loại tổng hợp chuyển động sau:

1, dọc nâng một chuyển động thủy lực

2. xoay xung quanh cơ thể bằng tay

Bước 3: Di chuyển theo chiều ngang theo cách thủ công

M cóain thông số kỹ thuật của ZJZ thủy lực đổ manipulator

Bảng 1:

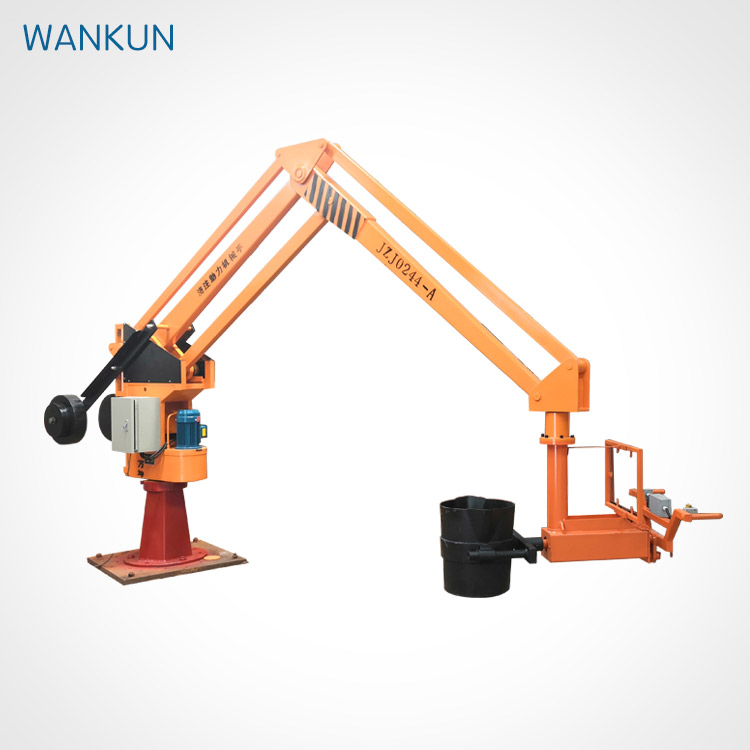

Bên ngoài vẽ

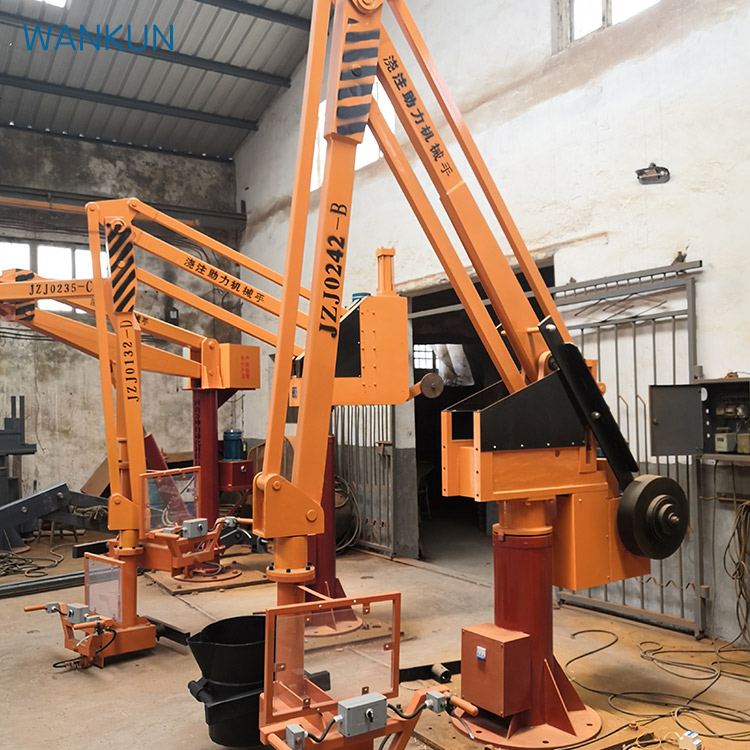

Cấu trúc và nguyên tắc

Bộ điều khiển đúc thủy lực JZJ series bao gồm năm phần: thân máy, cơ chế bốn dây cân bằng, hệ thống thủy lực và điều khiển điện, thiết bị chuyển đổi túi đổ.

1 Pháo đài:

Phần này bao gồm cơ sở,

Ghế trục quay, ghế cánh tay, lắp ráp hướng dẫn theo chiều dọc, v.v. Cơ sở có thể được đặt trên một cơ sở xi măng (được cố định) (xem Bảng - cho kích thước cơ sở) hoặc cố định trên một chiếc xe tải di động (mobile). Cơ thể có thể xoay trong phạm vi 345 độ xung quanh ghế trục quay. Bộ lắp ráp hướng dẫn theo chiều dọc được cố định ở phía sau của cơ thể, và bánh xe hướng dẫn của cơ chế bốn liên kết cân bằng di chuyển lên và xuống đường dẫn.

2, cân bằng bốn kết nối cơ chế thanh:

Phần này bao gồm cánh tay lớn, cánh tay phức tạp cánh tay lớn, cánh tay nâng, cánh tay nâng phức tạp cánh tay, dây chuyền kết nối, tấm hỗ trợ và khối cân bằng và các bộ phận khác. Hai bên của điểm treo giữa tấm hỗ trợ và dây chuyền kết nối được di chuyển theo chiều ngang bởi một cặp dây chuyền bóng đơn hàng trên đường ray dẫn của cơ thể. Đầu sau của cánh tay lớn được kết nối với đầu dây chuyền piston của xi lanh thủy lực thông qua hạt, và chuyển động dọc theo đường dẫn được thực hiện dọc theo dây chuyền hướng dẫn. Block cân bằng điều chỉnh được cài đặt trên cánh tay lớn kết nối với bốn liên kết, được cân bằng với trọng lượng của dây chuyền cân bằng, để spreader có thể đạt được mục đích của cân bằng ngẫu nhiên.

3. hệ thống thủy lực:

Hệ thống bao gồm máy bơm công suất, van định hướng điện từ, đường ống dầu vào và trở lại, van an toàn, xi lanh thủy lực và như vậy.Khi người vận hành nhấn, tăng (hoặc giảm) nút, dầu thủy lực thông qua van điện từ vào xi lanh, phòng dưới, đẩy thanh piston xuống (hoặc lên) chuyển động, thông qua nguyên tắc bốn liên kết đòn bẩy, để thúc đẩy chuyển động nâng của các đối tượng nặng.

Khi trọng lượng nâng vượt quá 1,1 lần trọng lượng được chỉ định, van an toàn được mở và thả, để trọng lượng không thể được nâng lên, để bảo vệ sự an toàn của toàn bộ vòi nước cân bằng thủy lực. (xem hình 4 cho nguyên tắc)

Phần điều khiển điện:

Phần này bao gồm động cơ, hộp nhựa circuit breaker, fuse, nút điều khiển, AC contactor, relay nhỏ, chuyển đổi điều khiển, vv (xem Bảng 2). máy sử dụng ba giai đoạn 380V, nguồn điện 50HZ (ba giai đoạn bốn dòng), đường trung tính nên được kết nối chặt chẽ. mạch điều khiển

Sử dụng nguồn cung cấp 24V. Dòng cung cấp điện có thể được dẫn từ dưới cùng của khung gầm hoặc từ bên trái của hộp điện. Khi chuyển đổi không khí được bật, nút tự động đặt lại của spreader luôn được bật, và hệ thống bắt đầu hoạt động sau khi điều khiển từ xa được bật. Nhấn nút lên hoặc xuống (xem hình 3) để nâng hoặc hạ spreader.

Sling

5. phần phân phối:

Phần thông tin bao gồm một thiết bị điều khiển truyền thông và một thiết bị xoay Mo ngang. Rao Bao một thành phần khung lấy. Thông qua việc nhuộm qua kiểm soát, lồng có thể được điều khiển để di chuyển lên và xuống tòa nhà nhân tạo, và phanh tay có thể được ép để xoay. Thiết bị xoay ngang cho phép người vận hành áp dụng dễ dàng. khung lắp lồng nên được kết nối với lồng.

Bao bì, vận chuyển, lắp đặt và triển khai

1. đóng gói, vận chuyển và lắp ráp

Khi vận chuyển, toàn bộ máy được cố định trên khung đáy vận chuyển đặc biệt, và kết nối bốn thanh cân bằng được cố định trên thân bằng tấm cố định, để nó không thể trượt về phía trước.

Các bộ phận của thiết bị và xe tăng nhiên liệu bị ướt với mưa. Toàn bộ máy cũng có thể được chia thành ba phần: thân máy, cơ chế liên kết bốn thanh cân bằng và các thành phần chống trọng lượng để đóng gói và vận chuyển. Các bộ phận lắp ráp máy theo biểu đồ, đặt phòng vệ và các tấm hướng dẫn dọc, sau khi vòi phun trong cánh tay trên, để cân bằng bốn thanh liên kết, cánh tay vận hành, song song với cánh tay hỗ trợ đeo trên cả hai bên của chéo trên cánh tay ở cấp độ của hướng dẫn trên, bánh xe hướng dẫn trên bốn kết nối trục và kết nối trục trục, hai bánh xe hướng dẫn lắp đặt ở giữa tấm hướng dẫn dọc trước và sau, Sau đó lắp ráp theo mẫu trong trục hướng dẫn, tấm hướng dẫn dọc cố định, tấm, sau đó thanh cân bằng cố định trên tr

2. cài đặt và commissioning

Xin vui lòng đọc kỹ hướng dẫn trước khi cài đặt máy. Trong quá trình cài đặt, hiệu chỉnh mức độ của nền tảng bê tông, và sau đó cố định toàn bộ máy trên nền tảng. Kéo spreader đến bán kính làm việc tối đa ở cùng độ cao và thực hiện chuyển động tròn 340 độ. Tìm điểm ngang của spreader ở điểm bằng thứ ba, và lỗi ngang của ba điểm sẽ không vượt quá 15mm. Kết nối với nguồn cấp điện làm việc ba giai đoạn 380V, 50HZ (ba giai đoạn bốn dây), đường trung tính nên được kết nối một cách an toàn. Sau khi kiểm tra là chính xác, đóng chuyển mạch điện của hộp điện, nhấn nút để kiểm tra xem hướng quay của động cơ có phù hợp với hướng được đánh dấu, và sau đó nhấn nút lên hoặc xuống để giải nén hoạt động và theo nhu cầu làm việc. Khi ngừng làm việc, hãy

Chú ý đến vấn đề an toàn

Trước khi điện được đưa vào máy, ba công tắc bảo vệ rò rỉ nên được cài đặt.

2, vỏ máy phải được làm đất (đường PE), và làm đất là tốt.

Trước khi mở nắp hộp điện để bảo trì, đầu tiên phải ngắt nguồn điện bên ngoài.

Khi hoạt động ngoài trời, các biện pháp chống mưa và chống bụi nên được thực hiện. nghiêm cấm mưa để ướt thiết bị điện hoặc mưa để vào bể.

5, bộ truyền từ xa nên có hai tháng (tùy thuộc vào việc sử dụng) để thay thế pin.

Lubrication

Vòng bi lăn của mỗi bộ phận của máy được bôi trơn bằng chất béo canxi, làm sạch và thay thế mỗi sáu tháng một lần.

Bề mặt tiếp xúc giữa đường sắt hướng dẫn dọc phía trước và phía sau và cuộn được bôi trơn bằng chất béo canxi mỗi tháng một lần.

3, bể dầu với 32# ~ 48# chống mài mòn dầu thủy lực, bề mặt dầu không nên ở dưới cùng của đường bề mặt dầu cửa sổ dầu 10mm dưới, mô hình dầu thủy lực theo sử dụng của môi trường, làm sạch mỗi sáu tháng, thay thế một lần.

Hình 2: Biểu đồ điện

Bảng 2:

Hình 5

Schematic của hệ thống thủy lực
